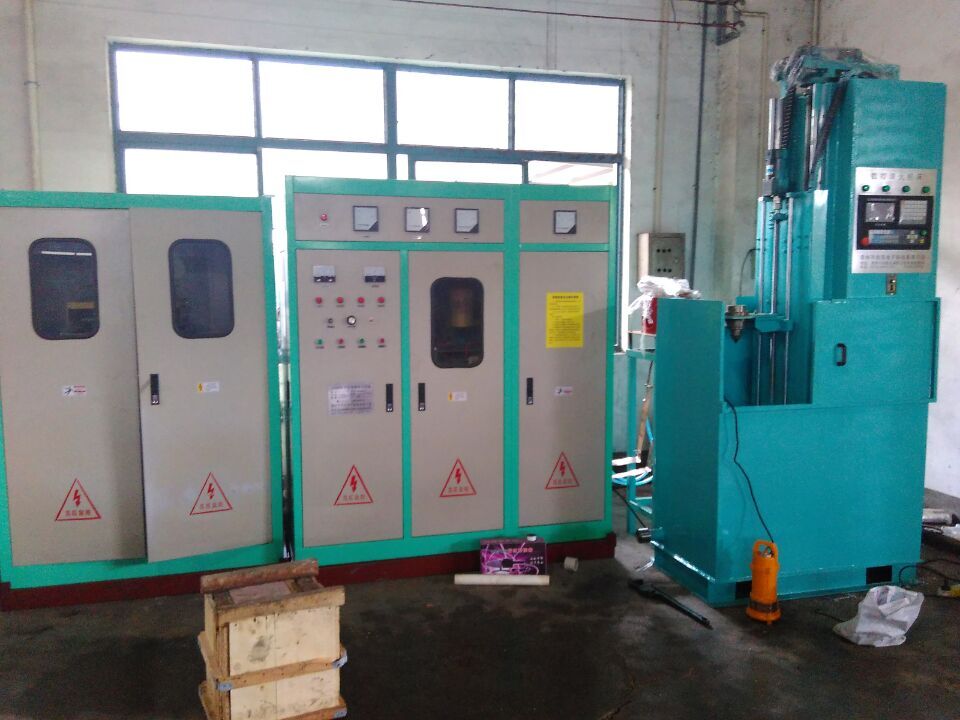

当前位置：CH-30/50/100KW电子管高频加热设备/电子管淬火成套设备
咨询热线：13706118721
电子管高频概述和用途：本系列产品高频感应加热设备是由大功率的自激式电子管振荡器所组成。它在热处理生产中已得到广泛应用，主要用于金属构件表面热处理，如淬火、退火、回火、钎头焊接、锯片焊接、电机转子焊接、钨杆退火，拉制单晶等。该设备加热时间短，生产效率高，质量好，工艺容易控制，便于流水作业和实现生产自动化。
产品说明：电子管高频机采用“三相交流调压——三相高压硅整流——真空管振荡——负载”一体化设计，元器件采用玻璃振荡管、水冷式电容作为槽路电容，在高频率甚***超高频率、大功率及可靠性稳定性方面有着明显的优势，其缺点是耗能大、体积大，属高压设备，所以在很多领域已被固态感应加热电源所代替，但由于它的优势，***今还存在着不可替代的市场地位。
◎电子管高频机调压触发系统采用锁相环及数字触发电路模块封装，可靠性高，三相平衡度大于99%。
◎电子管高频机主回路采用高等级晶闸管模块组件，不通水，体积小。
◎电子管灯丝供电采用磁饱和恒压器，灯丝电压稳定性能好,电压误差≤1%，体积小，重量轻。
◎电子管灯丝、栅极均采用风冷却。
◎隔直流电容采用国内耐压性能和稳定性极高的薄膜电容。
◎电子管高频机槽路电容高频采用大功率耐高压水冷却电容，可靠性高，使用寿命长。
◎保护系统采用水压、门开关、过流保护，操作系统采用本机手动、本机自动，引出遥控手动、引出遥控自动，数字式时间控制加热。
◎整机设有防辐射保护。
CH电子管超高频电源系列
型号规格 | 振 荡 功 率 （KW） | 振 荡 频 率 （KHz） | 淬火深度 (mm) | 变压器容量(KVA) | 外 型 尺 寸 长×宽×高(mm) |
CHGP-5 | 5 | 400-1200 | 1-1.5 | 10KVA | 700*600*500 |
CHGP-10 | 10 | 350-700 | 1-1.5 | 20KVA | 1000×800×1600 |
CHGP-15 | 15 | 300-450 | 1-1.5 | 30KVA | 1000×800×1600 |
CHGP-30 | 30 | 200-300 | 1-1.5 | 50KVA | 1100×900×1600 |
CHGP-60 | 60 | 200-300 | 1-2 | 100KVA | 2240×940×1900 |
CHGP-100 | 100 | 200-250 | 1-2 | 180KVA | 2240×940×1900 |
CHGP-200 | 200 | 200-300 | 1-2 | 315KVA | 2800*1400*200 |
